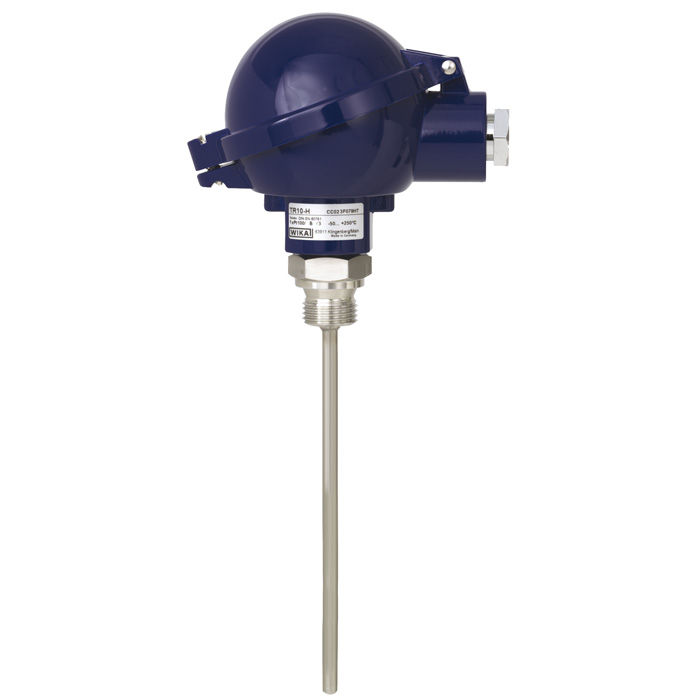

產品照片
產品介紹
應用
用于直接過程連接
機械制造
汽車
軸承
管道和容器
功能特性
傳感器量程范圍: -196 ... +600 °C [-320 ... +1,112 °F]
探桿,螺紋式(可選過程連接件)
接線盒形式 :B 型或 JS型
可用于多種認證類型(詳見數據資料第2頁)
描述
不帶護套的熱電阻溫度計尤其適用于以下場合:金屬探桿直接插入孔中(比如機器的部件),或直接插入應用過程中,但該過程沒有化學腐蝕性介質或磨損介質。
如果帶有護套,應當提供帶彈性的卡套接頭,因?yàn)閺椈煽梢詫⑻綏U底端可靠地壓入護套底部。否則,一個潛在的臨界力可能被施加在測量端上。通常直接安裝在過程當中。也可以使用諸如帶螺紋的接頭或連接螺母等緊固件。
探頭柔性部分是一種礦物絕緣電纜。該電纜包含一種不銹鋼外殼。內部導體被壓緊在絕緣的,高密度的陶瓷材料中。測量電阻與內部導體在鎧裝電纜測量端部連接。因此,適合在高溫下使用。
由于鎧裝熱電阻溫度計可彎曲并且直徑可以做得很小,所以可以用于不太容易接近的場所。除了感溫端和連接電纜的管密封處,鎧裝電纜可以彎折到的最大半徑是導線直徑的三倍。
請注意:
當被測介質流速非常高的時候,必須考慮鎧裝熱電阻探桿的柔性??蛻艨稍赥R10-H的頂部接線盒內選配威卡(WIKA)模擬或數字變送器。
