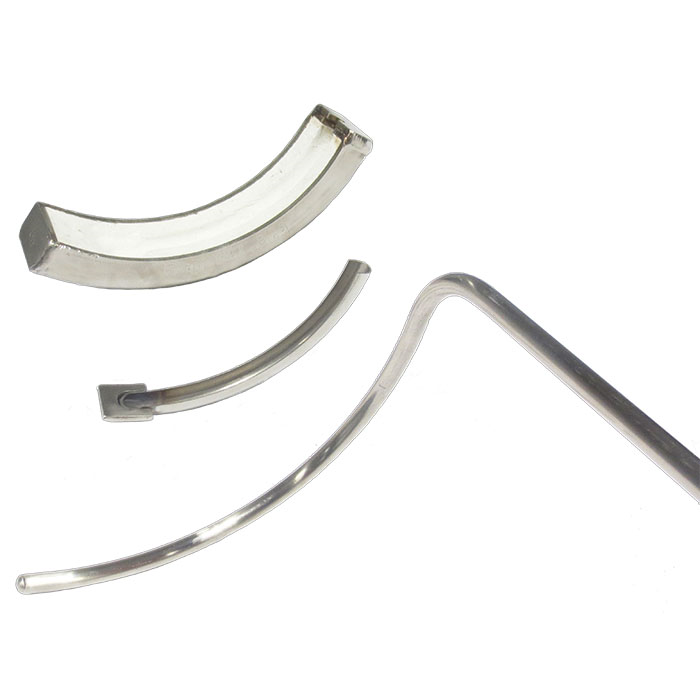

產品照片
產品介紹
應用
化工行業
過熱蒸汽應用
精煉油廠
熱熔爐和高性能鍋爐
熱交換機
功能特性
專利隔熱設計,一體化、一步安裝
溫度應用范圍0 ... 1,260 °C [32 ... 2,300 °F]
礦物絕緣的柔性鎧裝電纜內部引線
高機械強度 ,抗沖擊
描述
TC59-T型TEFRACTO-PAD?產品是威卡(WIKA)休斯頓研發中心開發的首款產品。考慮到客戶應用、需求和要求,產品兼具可靠的準確性和安裝簡便性。
TEFRACTO-PAD?傳感器熱端是一個彎面焊板和經優化的隔熱罩與礦物絕緣電纜(鎧裝電纜)相連接的結構。鎧裝電纜由金屬護套和壓縮在高密度陶瓷物質中的絕緣引線組成??梢愿鶕?jù)應用需求選擇合適的外護套材料。在鎧裝電纜的熱端,內引線焊接在一起形成一個絕緣(不接地)或非絕緣(接地)測量點。
專利可模壓隔熱罩設置在焊板和鎧裝電纜上方。隔熱罩是保障TEFRACTO-PAD?提供準確的爐管溫度測量的關鍵組件,經過威卡(WIKA)先進研發中心的研究和測試。
在鎧裝電纜的另一端,引線的末端和鎧裝電纜連接并使用密封劑進行密封,引線末端形成電氣連接的平臺。電纜、插入式接頭或接線插座均可以連接到引線末端。
傳感器設計
TEFRACTO-PAD?包括兩個主要組件:彎面焊板和專利隔熱罩。它們通過一次性焊接工藝準確地焊接到管壁上,經設計可適合各種尺寸的爐管和傳感器。
這種革命性的傳感器是管壁測量領域的專用解決方案,可滿足不同應用和安裝需求。通過利用上述專用組件,TEFRACTO-PAD?設計可提供準確的測量結果。
