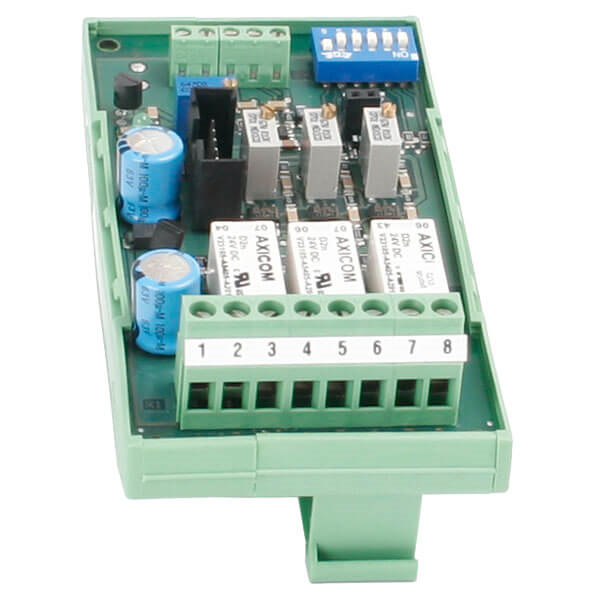

帶繼電器輸出的EGS01型模擬放大器可用作應變式測量橋的直流放大器。三個下游比較器，每個帶有一個可調整電位器，使得設置三個不同的開關閥值成為可能，這些開關閥值對應于所連接的應變力傳感器的特定負載。每個比較器的輸出都可控制一個繼電器和LED。

當關閉電源或電源中斷時，輸出端子3至8上的三個繼電器觸點是打開的。當接通并低于各自設置的開關閾值時，輸出繼電器工作，繼電器觸點閉合。與繼電器線圈平行的是一個控制LED開關。只要輸出觸點關閉，它就會亮起來。

該放大器被設計安裝在控制柜中，可以安裝由型材制成的DIN導軌上。
