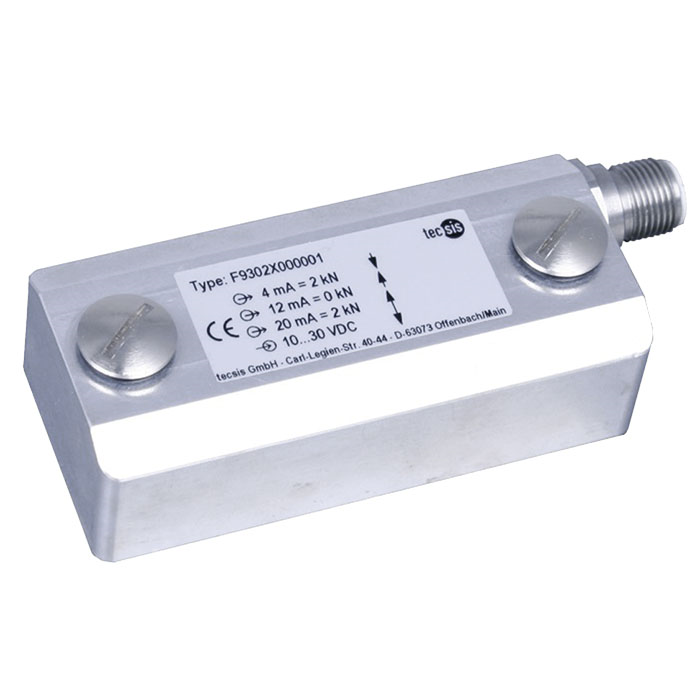

產品照片
產品介紹
應變式力傳感器的應用
注塑機
沖壓機和扎壓機
鋼構及大型罐體支撐架
特種車輛
工程機械
應變式力傳感器的功能特性
量程范圍從0 ... 200 με至0 ... 2,000 με
長期穩定性好,抗沖擊,抗震,重復性好
易更換,易安裝
適用于戶外苛刻環境(防護等級IP67)
相對線性誤差2%滿量程
應變式力傳感器的描述
應變式力傳感器可用來測量設備本身某些大的部件在受到外力變形時產生的應變。該傳感器可直接安裝在被測部件上。校準時,被測部件的應變通過與應變式力傳感器的摩擦連接傳遞到傳感器,應變式力傳感器通過應變的變化轉換成力值輸出。
如前述,此傳感器具備易更換特性,所需的安裝空間小,故這種傳感器是一種可應用于力測量及控制的通用性極強的傳感器。應用實例包括大型機械和鋼結構,應用中都是大負荷。在扎壓機和沖壓機的機械制造中,尤其如此。
應變式力傳感器可用來測量拉伸或壓縮在1.0 ‰內的應變并且可以達到滿量程測量精度2%。用戶可通過兩個螺栓將傳感器固定在被測部件的受力延伸段。傳感器內置集成了放大器,用戶可通過控制信號進行校準變形的本體/應變式力傳感器。
應變式力傳感器的核心部件為一個7毫米的薄膜傳感芯片,在如此小的空間里,該芯片集成了帶有溫度補償惠斯通電橋電路。該力傳感器符合EN61326電磁兼容規范,該產品配有數字可編程放大器,可以進行參數預設。如果需要,用戶可以獲取帶有測量范圍選擇的版本。應變式力傳感器可用于靜態或動態力值測量。
