產品照片
產品介紹
應用
設備制造
巖土工程與專業基礎工程
工裝夾裝冶具
特殊機械制造
測量和控制系統
功能特性
測量范圍:0...25 kN至0 ...1,500 kN
相對線性誤差:帶模擬壓力表時:±1.0 ...1.6 %,帶數字壓力表或壓力變送器時1) :±0.5 %
活塞行程:≤0.8 mm
無需供電
5年防漏質保2)
描述

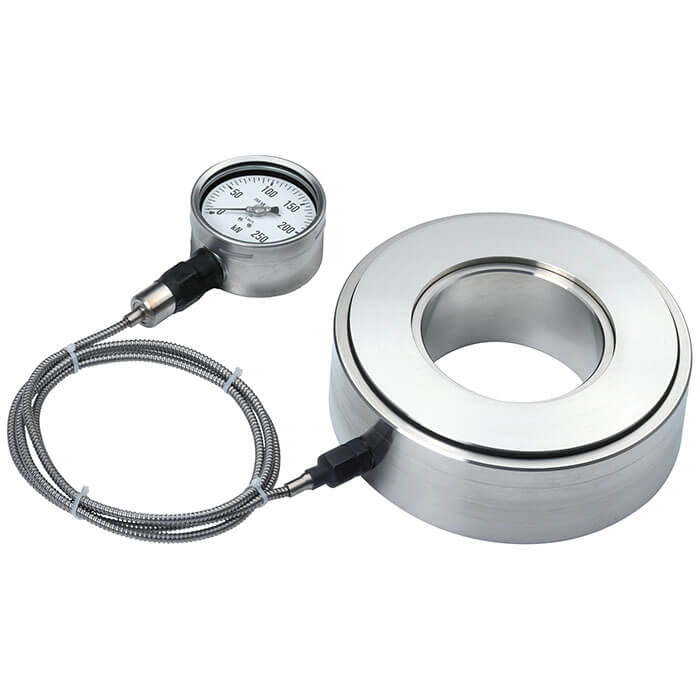

采用重型設計的F6154型液壓圓環式力傳感器能夠在嚴苛的環境條件下測量和顯示作用力。該儀表的范圍測量為25 kN至1,500 kN。設備制造、巖土工程、專業基礎工程、器械和特殊機器制造以及測量和控制系統中均存在液壓力測量應用。
此外,客戶還可選擇使用毛細管或測量軟管制成連接線與顯示單元連接。這樣可便于讀取測量值。此外,使用測量軟管還可實現“無損失隔離”,從而可在無需拆卸測力裝置的情況下更換顯示儀表。
此類液壓力測量利用不同密封件的活塞外殼組合作為傳感器單元。所產生的作用力是面積和力共同作用的結果。如要顯示力,可使用壓力表、壓力變送器或帶電接點的壓力測量?jī)x表。顯示儀表的刻度可以用各種單位來定義,例如N、kN、kg和t。
防漏質保
液壓測量裝置的防漏質保時長可達5年2)。在此期間開始出現泄漏的力傳感器將免費維修。
1)對于低于500 N的額定力,所有連接的測量?jī)x表的相對線性誤差均為±1.6 % Fnom。
2)按預期使用測量?jī)x表是延長5年保修的先決條件。
