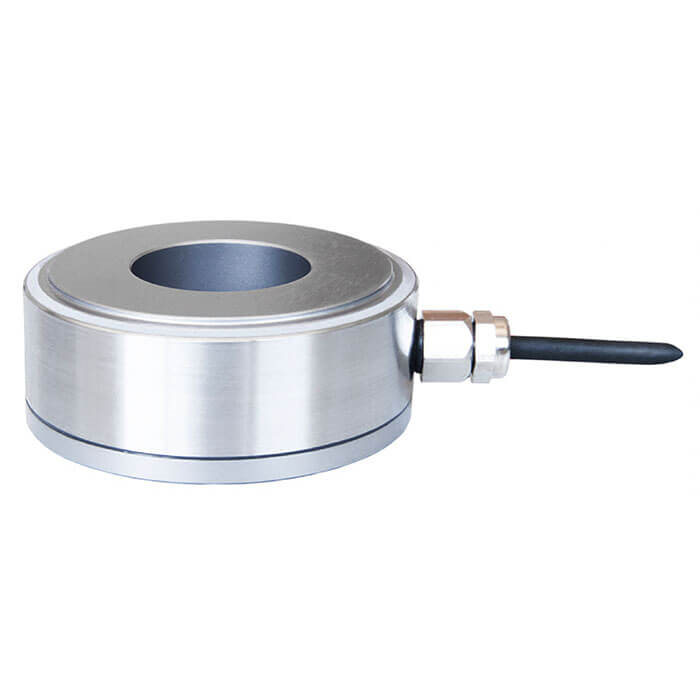

產品照片
產品介紹
應用
測量螺栓的預拉力
設備工程
特殊機械制造和模具制作
測量和檢查設備
測試安裝
功能特性
測量范圍0...15 kN 至 0 ...1,500 kN
緊湊型和小型尺寸
防護等級IP65
相對線性誤差:1 % Fnom
描述
此類圓環式力傳感器專門針對直接測量靜態力而設計,此類力傳感器廣泛地使用于各種壓向力的測量應用中。
此類微型圓環式力傳感器經特殊設計,適用于在較小空間內測量壓力和預張力。
由于設計結構緊湊,此類儀表被廣泛應用于各種工業和實驗室領域。應用領域包括簡單測定螺桿預應力,在此類應用中會將測力傳感器用作測力墊圈或需要采用緊湊設計的圓環式幾何結構。該系列測力傳感器設計適用于尺寸為M6 (15 kN)至M52 (1.500 kN)的螺桿測量。
注
為避免發生過載,最好在安裝期間對傳感器進行電氣連接,并監控測量值。
必須同中心地施加待測量的作用力,確保無橫向力。在安裝測力傳感器時,應確保安裝表面平坦、堅固。由于該傳感器結構較小,可靈活的改變其安裝位置或?qū)⑵浒惭b在不同位置。其配件包括兩個接地適配圓盤,用于保護和優化力的傳輸。
可選
100%校準控制信號
1 mV/V靈敏度校準
電纜放大器4 ...20 mA或0 ...10V輸出
