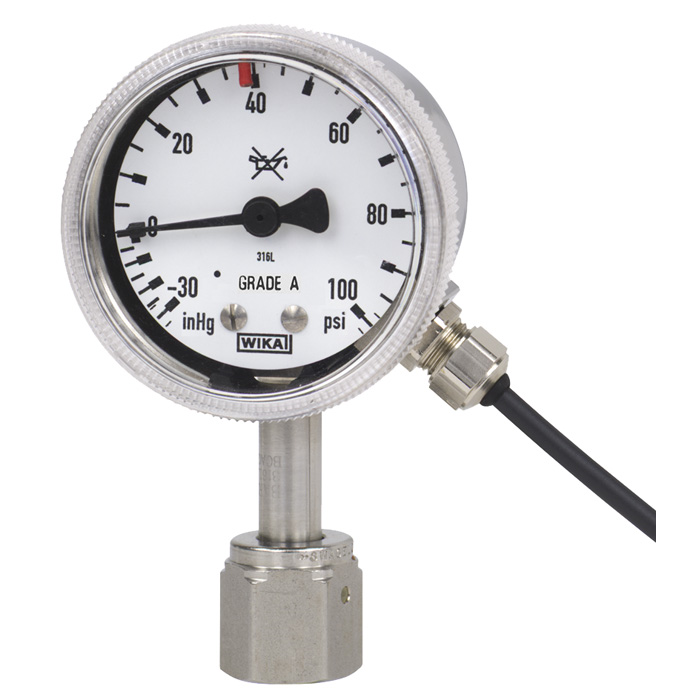

產品照片
產品介紹
應用
可用于氣體、液體及侵蝕性介質以及侵蝕性環境
適用于所有UHP(高純度)應用
半導體和平板顯示屏產業
氣體輸配系統,醫用氣體
連接應用
功能特性
內置電氣開關電接點(磁簧式電接點)
VCR?兼容壓力連接螺紋
氦泄漏試驗
拋光外殼
表面粗糙度Ra≤0.5μm的過程連接件
描述
標準尺寸 (mm)
2"
準確度等級
Grade A,符合ASME B40.1標準
量程
0 ... 0.4至0 ... 40 MPa(0 ... 60至0 ... 6000 psi)
其他同等負壓量程或正壓和負壓聯程
壓力限值
穩定性:3/4 x滿量程值
過壓保護:滿量程值
允許溫度
環境溫度:-20 … +60℃
介質溫度:最大為+100℃
溫度影響
當測量系統的溫度在參考溫度 (+20℃) 附近波動時,最大變化為量程的±0.4 %/10 K
防護等級
IP 54,符合EN 60529 / lEC 529標準
標準型
過程連接件
不銹鋼316L,徑向直接安裝 (LM) 或軸向直接安裝 VCR?兼容螺紋連接件 可選:
接合螺母(母頭)
公螺母
或使用外螺紋9/16-18 UNF固定
內螺紋? NPT
VCR?為Swagelok公司的注冊商標
