蝸輪蝸桿減速機
東元TBS系列蝸輪蝸桿減速機
東元TBS系列蝸輪蝸桿減速機
東元TBS系列蝸輪蝸桿減速機
東元TBS系列蝸輪蝸桿減速機
東元TBS系列蝸輪蝸桿減速機
東元TBS系列蝸輪蝸桿減速機

東元TBS系列蝸輪蝸桿減速機

東元集團介紹東元集團目前全球工業馬達位于世界前三;并從電機巨人企業發展為橫跨重電、家電、電子、信息、通訊、金融投資等六個產業群的具有高度競爭力的多元化經營的企業集團。東元集團目前計約近百家海外關系企業,分布在全球的東元員工達萬人以上,并廣泛與世界著名企業美...

咨詢電話 : 4006227598

在線咨詢

東元集團介紹

東元集團目前全球工業馬達位于世界前三;并從電機巨人企業發展為橫跨重電、家電、電子、信息、通訊、金融投資等六個產業群的具有高度競爭力的多元化經營的企業集團。東元集團目前計約近百家海外關系企業,分布在全球的東元員工達萬人以上,并廣泛與世界著名企業美國GE、日本安川、美國西屋、德國西門子、日本日立、三菱等進行機電技術合作,其事業版圖己擴展至亞洲、美洲、歐洲、澳洲,成為知名的世界集團,TECO已成為國際品牌。

東元集團于2012年8月成立上海東元德高電機有限公司,授予東元在中國青島工廠、無錫工廠、江西工廠營銷服務職責。次年,臺灣東元減速機導入中國大陸生產與銷售,以卓越性能、優異質量,廣受市場歡迎。2015年7月東元集團宣布以65億臺幣并購世界知名蝸輪蝸桿減速機品牌專業廠商摩鐸利( Motovario s.p.A)。透過此并購行動,東元將能結合馬達單體至系統出貨,并擴大市場營運規模,發揮顯著綜效。

上海東元作為東元集團在大陸的唯一銷售窗口,擁有從1/4HP到60000HP低中高壓與135800超高電壓完整范圍馬達產品供應實力,亦有四大系列減速機、摩鐸利減速機、變頻器、配電與控制產品的集成供應服務,矢志以先進的技術,良好的管理向您提供國際一流的產品和滿意的服務。

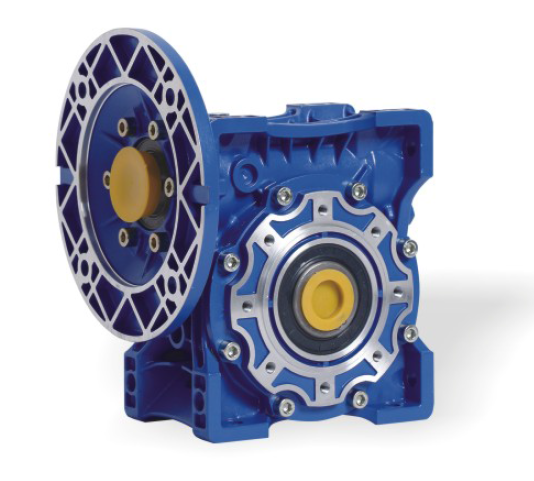

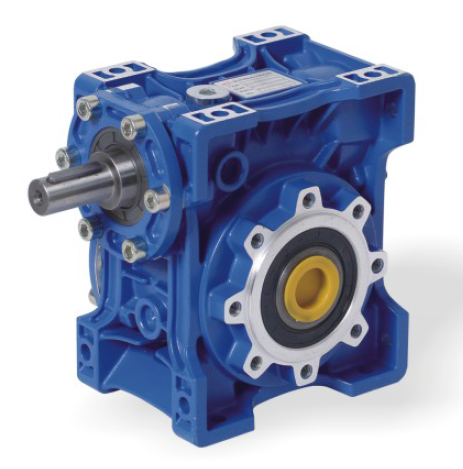

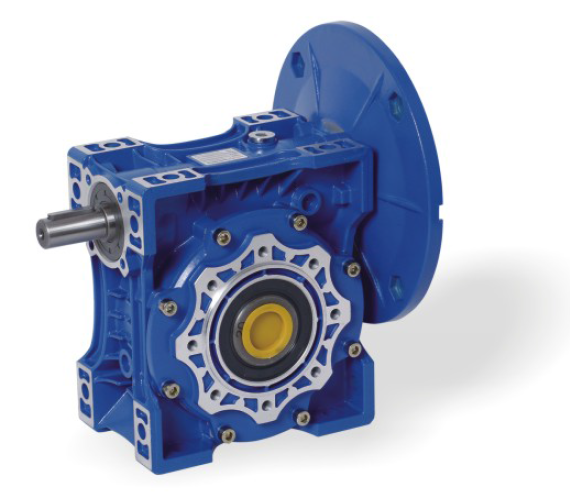

東元TBS系列蝸輪蝸桿減速機照片


東元TBS系列蝸輪蝸桿減速機選型方法

為正確選擇TBSA蝸杄減速機,敬請用戶首先了解以下幾點:

●負荷條件

●使用轉速范圍或速比(與雙級組合可獲得超低輸出轉速)

●工作運轉情況及環境(溫度、濕度、腐蝕等)

安裝空間

確定工作情況系數K1及工作情況修正系數K2

●根據表1,決定機械負荷種類A、B、C

●根據運轉時間(小時/天)和啟動頻率(次數小時)從圖1中求得工作情況系數K1。

●根據表2,查取工作情況修正系數K2。

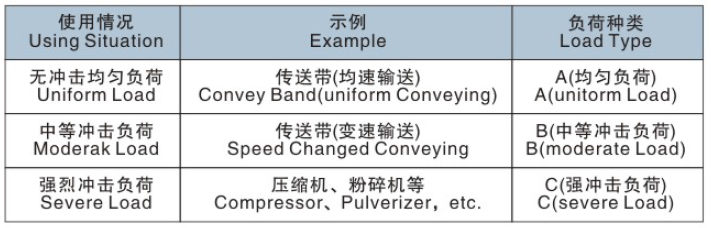

東元TBS系列蝸輪蝸桿減速機機械負荷種類選定表

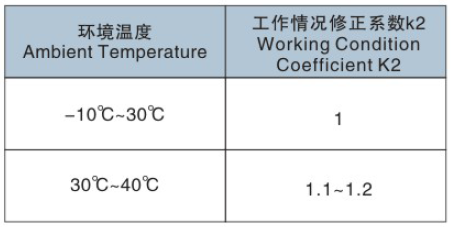

東元TBS系列蝸輪蝸桿減速機工作情況修正系數K2選定

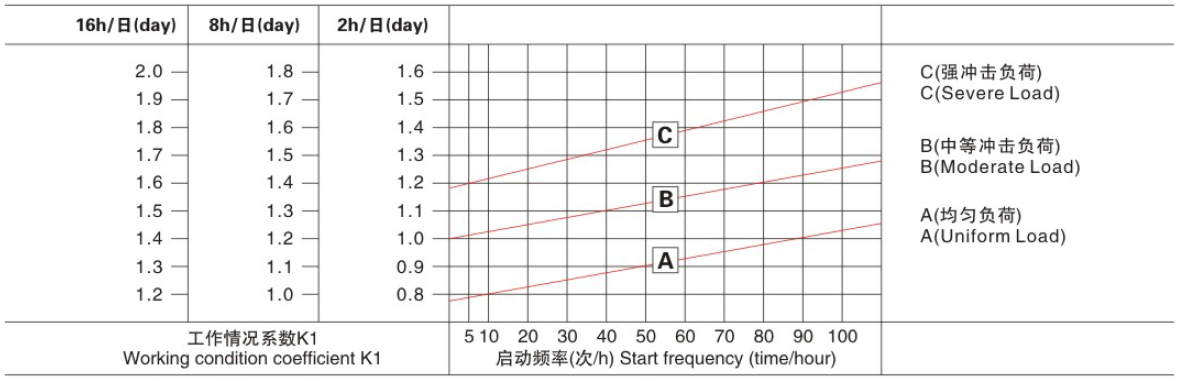

東元TBS系列蝸輪蝸桿減速機工作情況修正系數K1選定



選定減速機

●用戶須先確定工作機輸入機械負荷T(轉矩),以T乘以工作情況系數K1,再乘以工作情況修正系數K2,即獲得減速機應有的輸出轉矩值,以此為據,并結合速比值或輸出轉速值,選定所需減速機規格。

●用戶也可以根據已知的輸入功率,結合速比值或輸出轉速值,計算輸出轉矩,選定減速機。

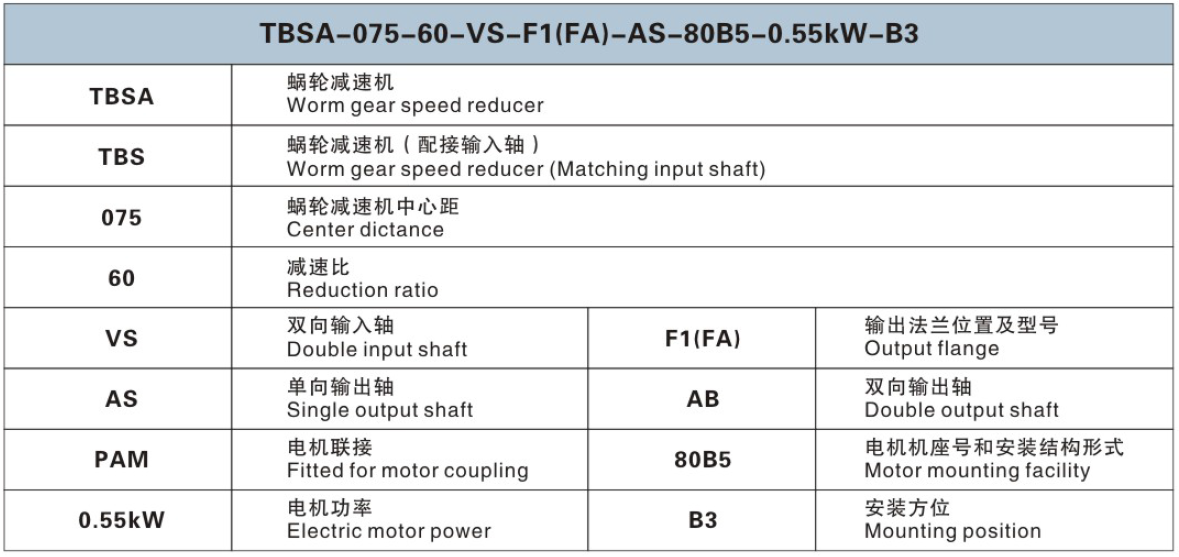

東元TBS系列蝸輪蝸桿減速機型號說明


東元TBS系列蝸輪蝸桿減速機使用說明

1.單級蝸桿減速機

1.1減速機型號25~90釆用優質鋁合金壓鑄箱體,外形輕巧美觀,結構緊湊,體積小,重量輕,節省安裝空間,不易銹蝕。

1.2減速機型號110-150采用灰鑄鐵鋁模鑄造,外型美觀堅固,可多方位安裝使用。

1.3散熱性能好,安全可靠,效率高。

1.4承載能力高,傳動平穩,振動小,噪音低。

1.5具有動力輸入及轉矩輸出的多種聯接結構,滿足多種聯接需要;箱體外形設計及底腳孔設置布局適應多種安裝方式,通用性強

2.雙級蝸桿減速機

2.1由單級蝸桿減速機組合而成,具有單級蝸桿減速機的一切優點,和獲得大的傳動比。

2.2常用雙級組合機型為:25/30、25/40、30/40、30/50、30/63、40/75、40/90、50/110、63/130、63/150,用戶若有

殊要求時,可根據實際需要選擇25、30、40、50、63、75、90、110、130、150作為組合單元另行組合。

3.安裝注意事項

3.1減速機須安裝在平整堅固的底座上,底腳螺栓必須緊固、防震。

3.2原動機--減速機--工作機的各聯接軸伸,安裝后必須互相準確對準軸線。

3.3減速機輸入端及輸出端軸伸外徑尺寸公差按h6制作,與之相匹配的聯軸器、皮帶輪、鏈輪等傳動件內孔需按合適公差尺寸配置,避免裝配過緊損壞軸承,裝配過松影響正常的動力傳遞。

3.4鏈輪、齒輪等傳動件裝上軸伸時,應盡量靠近軸承,以減少軸伸彎曲應力。

3.5減速機裝配電機時,應在蝸桿頭部內孔孔壁及鍵槽處涂抹黃油,避免裝配過緊,防止軸孔日久生銹。

3.6使用各類電機直聯型減速機時,若電機重量偏大,應設支撐裝置

4.使用注意事項

4.1使用前應注意檢查減速機型式結構、中心距規格、傳動比、輸入軸連接方式、輸出軸結構、輸入軸輸岀軸軸指向和回轉方向等是否符合使用要求,蝸桿輸入轉速不宜超過1500r/min。

4.2開機時應逐步施加載荷,不能滿載起動。

4.3規格25~90減速機僅設加油孔,出廠時減速機內已加好so√g320合成潤滑油,用戶無需再加油,機器連續運轉約500小后,應該更換潤滑油。以后換油周期為6000小時

4.4型號110~150減速機設有加油孔、放油孔和油標,減速機內已加sovG460礦物潤滑油,用戶在使用前須拉掉通氣器上橡膠環。首次運行400小時后換注新油,以后每隔約4000小時換油一次

4.5減速機允許最高油溫為95℃,超過時應停機檢查

4.6若減速機在使用前已放置時間超過4-6個月,而油封又未浸入潤滑油中,推薦更換油封

4.7若減速機使用環境溫度超出或低于表中規定使用環境溫度5℃以上,請與我公司人員聯系。

東元TBS系列蝸輪蝸桿減速機

掃描下方二維碼獲取電子樣本手冊
