1.概述
通常車床主軸只是進行速度控制,但在一些特殊的情況下也需要對主軸進行位置控制:當工件加工完成后,車床主軸要回到初始位置,取下工件,重新安裝一個待加工工件。
2.對變頻器性能要求
(1)要求主軸實現定位功能(編碼器安裝在主軸上,而非電機上):定位準確,誤差在+/-1個脈沖之內,不出現“偷跑”現象,無累計誤差;定位迅速且平穩;定位位置可任意設定;
(2)起停時要快且平穩,電機無尖叫聲,無明顯抖動;
(3)轉矩響應要快,穩速精度要高,穩速轉速波動在+/-1rpm以內,電機最大轉速要求達到3000r/min。
3.A510主軸應用優點
(1)定位效果優秀:
定位準確:誤差在+/-1個脈沖之內,無“偷跑”現象,無累計誤差;
定位迅速且平穩:A510定位速度以及剛性均可任意設定,定位時動態效果優秀;
定位位置可任意設定:A510可實現多種模式定位,且定位位置可以設置任意量的偏差值,保證定位位置可任意設定,以滿足不同客戶及不同產品需求;
(2)起停時快且平穩:加減速時間最低可達0.2s仍可保證優秀的啟停效果,電機無尖叫聲,無明顯抖動;
(3)穩速轉速波動在+/-1rpm以內,電機最大轉速要求達到3000r/min。

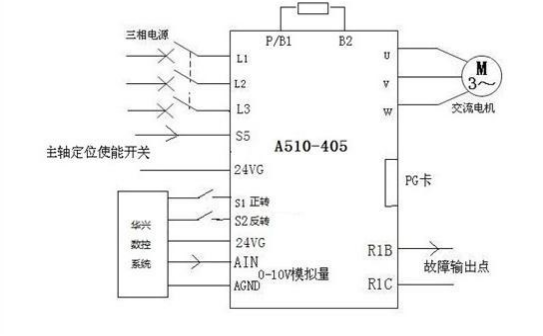

4.A510接線圖
