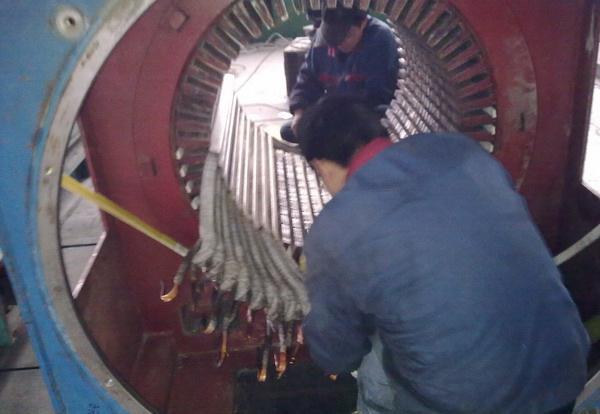

電機中對重繞修理的定子繞組,可采用無溶劑漆(1143一5環(huán)氧膠)浸演絕緣處理。采用無溶劑漆浸漬紅組,不僅可縮短電動機的檢修周期,提高檢修質(zhì)量而且還可減少材料和功力的消耗。實踐證明,`白是目前經(jīng)濟效果較好的一種絕緣處理方式可供推廣采用。
       無溶劑漆滴浸工藝如下:
1 .H43一5環(huán)緞咬的配制
根據(jù)修理電動機所需要無溶劑漆的用員多少進
電容器電容t選用裹行配制。取50%酸醉油與50%的,6101環(huán)氧樹脂`重最比)對在一起攪勻即可。配制的H43一5環(huán)氧膠要一次用完,以免多配,因固化失效浪費。
2。繞組預(yù)熱
在重繞修理的定子繞組內(nèi),通入低壓交流電加熱,使其沮度控制在100一105OC。有時檢修電動機批堪大,亦可放到烘箱內(nèi)預(yù)熱(2O分鐘左右)。
3。滴浸
將預(yù)熱的定子垂直放置在漆盤仁,待繞組溫度降至6獷C左右時,用配好的H招一5環(huán)氧膠手工滴浸。先澆定子繞組的一端,熱后將定一f翻轉(zhuǎn)澆另一端,操作時要注意使繞組浸透。
4。固化
滴浸結(jié)束后,可對繞組用通電加熱法使其固化。繞組溫度控制在140~150”左右為宜。當測
得電機絕緣電阻合格后,停止加熱。若需要在烘箱內(nèi)加熱固化時,烘燥滋度控制在1,0l“C左右(烘燥1~2小時),測得電機絕緣電阻合格后可出爐。
