電機舊繞組的拆除方法有冷拆和熱拆法兩種。根據拆除舊繞組的工藝不同,冷拆法又可分為冷拉法、冷沖法和溶劑法。冷拆法費工費力,一般適用于小型異步電動機。

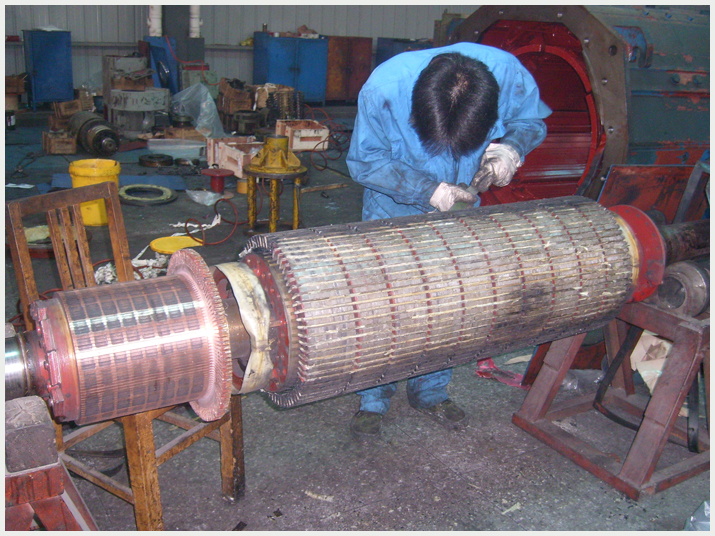

拆除大中型異步電動機的定子繞組,通常采用熱拆法,如通電加熱或烘箱加熱。防止用火燒繞組加熱拆除舊繞組,以免破壞鐵心的導磁性能。拆除舊繞組時應保留1~2個舊線圈,以便于制作繞線模及核查繞組數據。拆除舊繞組后,用銅棒及銼刀等工具清除槽內雜物,修理鐵心翹片。
繞組數據查測主要是查看電機繞組的并繞根數、并聯支路數、線圈的節距、線圈的匝數、導線的線徑、鐵心長度和內外徑等。如24槽4極三相單層同心式繞組:導線并繞根數為1根,并聯支路數2a=1,導線直徑D=0.51mm2,線圈匝數Nc=115匝,線圈節距Y1=5槽(線圈周長L1=325mm),Y1=7槽(L2=375mm);鐵心長度L=80mm,線圈端部高h(yuǎn)=35mm。
