電機防護等級的介紹

時間:2017-09-20 作者:山東左元 點擊:1606次

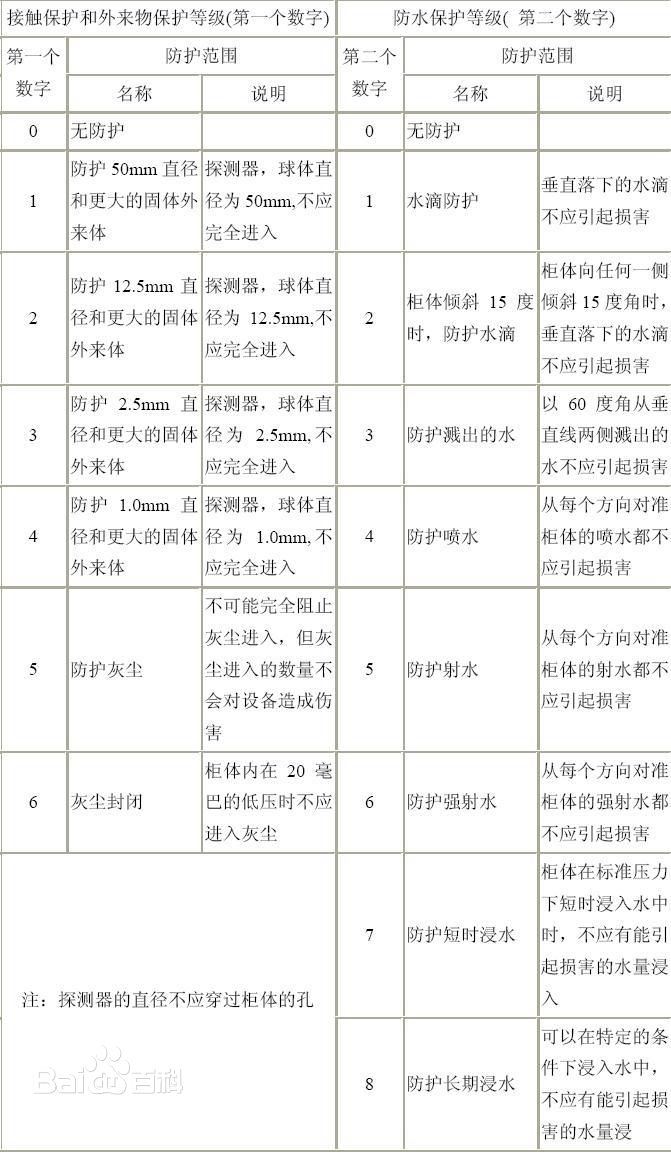

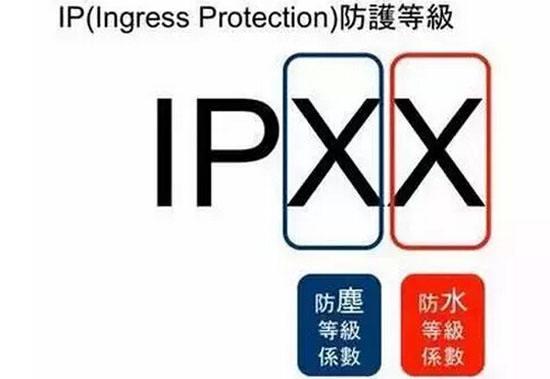

外殼防護等級是指電機外殼 (含接線盒等)防護電機電路部分以及旋轉部件 (光滑的軸除外)的能力。在銘牌中以IPxy的方式給出,其中IP是國際通用的防護等級代碼 (分別取 “國際”和 “防護等級”兩個詞的英文單詞Intemational的字頭I和degreeofProtect中Protect的字頭P),后面的x和y分別是一個數字,x是0~6共7個,代表防固體能力;y是0~8共9個,代表防液體(一般指水)的能力。數字越大,防護能力越強。表1和表2分別給出了目前國家標準規定的防護固體和液體能力規定 (其中圖是按作者理解繪出的)。下面進一步給與解釋。


(1)防固體能力的第5級稱為 “防塵”,但在不會對電機運行造成影響的前提下,允許少量的塵埃進入電機內部。

(2)防固體能力的第6級稱為 “嚴密防塵”,即完全不允許塵埃進入電機內部。

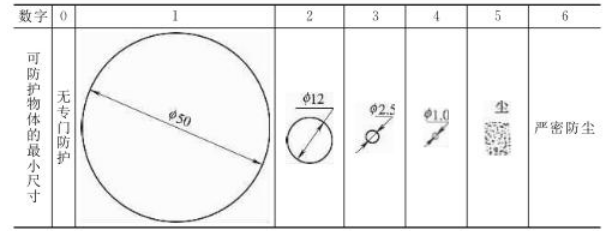

表1 防固體能力① (第一位數字) mm
防固體能力
① 不能進入的固體尺寸。

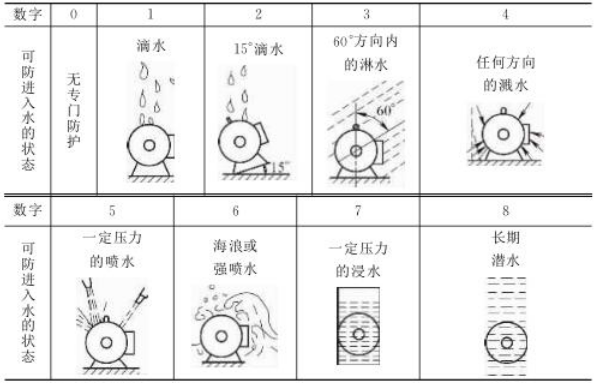

表2 防水能力① (第二位數字)
防水能力
① 不能進入體內水的狀態。

(3)第2級和第3級中所提到的角度,可以是表中圖所示的電機的徑向,也可以是電機的軸向或其他任意方向,第3級可以是淋水方向改變,也可以是電機方向改變。

(4)防液體能力的第5級所能承受的噴水壓力約為30kPa(0.3bar),水壓的測量可以噴嘴噴出水的高度代替 (噴水高度為2.5m);第6級所能承受的噴水壓力約為100kPa(1bar),相當于噴出水的高度為8m。噴水試驗時間按被試電機計算的表面積每平方米為1min,但至少為3min。噴嘴與被試電機表面相距為3m,如有必要,當向上噴射電機時,為保證適當?shù)膰娚淞?,此距離可以縮短。

(5)對防液體能力的第7級進行試驗時,可使用如下兩種方法中的一種。

① 浸水試驗:將電機完全浸入水中做試驗,并滿足如下條件:
a.水面應高出電機頂點至少為150mm;
b.電機底部低于水面至少為1m;
c.試驗時間至少為30min;
d.水與電機的溫差應不大于5K。

② 充氣試驗:電機內部充氣,使其氣壓比外部高出10kPa(0.1bar),試驗時間為1min。當無空氣漏出時,則認為符合要求。檢查漏氣的方法可將電機恰好淹沒于水中或用肥皂水涂在電機表面。

在試驗后,電機的進水量應不足以影響電機的正常運行;不是預定在潮濕狀態下運行的繞組和帶電部件應不潮濕,且電機內的積水應不浸及這些部件。電機內部的風扇葉片允許潮濕,同時,如有排水措施,亦允許水沿軸端漏入。如電機在靜止?fàn)顟B(tài)下做試驗,應在額定電壓下空載運轉15min后,再進行耐電壓試驗,其試驗電壓應為新電機試驗值的50%,但不應低于被試電機額定電壓的125%。如電機在轉動狀態下做試驗,則可直接進行上述耐電壓試驗。電機繞組、導線及導電器件對機殼及相互間無擊穿或閃絡現象,則認為試驗合格。


什么樣的防護等級是合適的?

目前IP55是常見的保護等級,依上所述,IP55的保護等級是防止灰塵及各個方向一定壓力的噴水。此防護等級基本可應付大部份的應用場合。如果現場的應用環境要求更高,可根據環境特點,提升電機的防塵或防水等級,以提高電機的使用壽命。
